Cabine primária blindada, também
conhecida como cubículo de média tensão é a solução ideal para a
empresa que necessita economizar nos custos de energia elétrica.
A cabine blindada é constituída de invólucro metálico,
componentes elétricos, componentes mecânicos e itens diversos.
Nossa engenharia analisa sua necessidade e verifica qual melhor
cabine blindada de adequa a sua necessidade otimizando e
oferecendo o melhor custo-benefício a sua empresa.
Os pilares construtivos de nossas cabines blindadas são:
Responsabilidade; cuidamos de cada detalhe de sua cabine
primária blindada, trabalhamos apenas com marcas consagradas,
produtos certificados e possuímos corpo técnico qualificado para
atender as mais complexas necessidades.
Respeito; atendemos os nossos clientes de forma personalizada,
verificamos a cabine blindada e apresentamos o cronograma de
montagem onde o cliente pode acompanhar passo a passo a execução
de sua cabine primária blindada.
Confiança; nosso maior patrimônio são nossos clientes, zelamos
em cada etapa do projeto para garantir a satisfação em sua
cabine blindada.

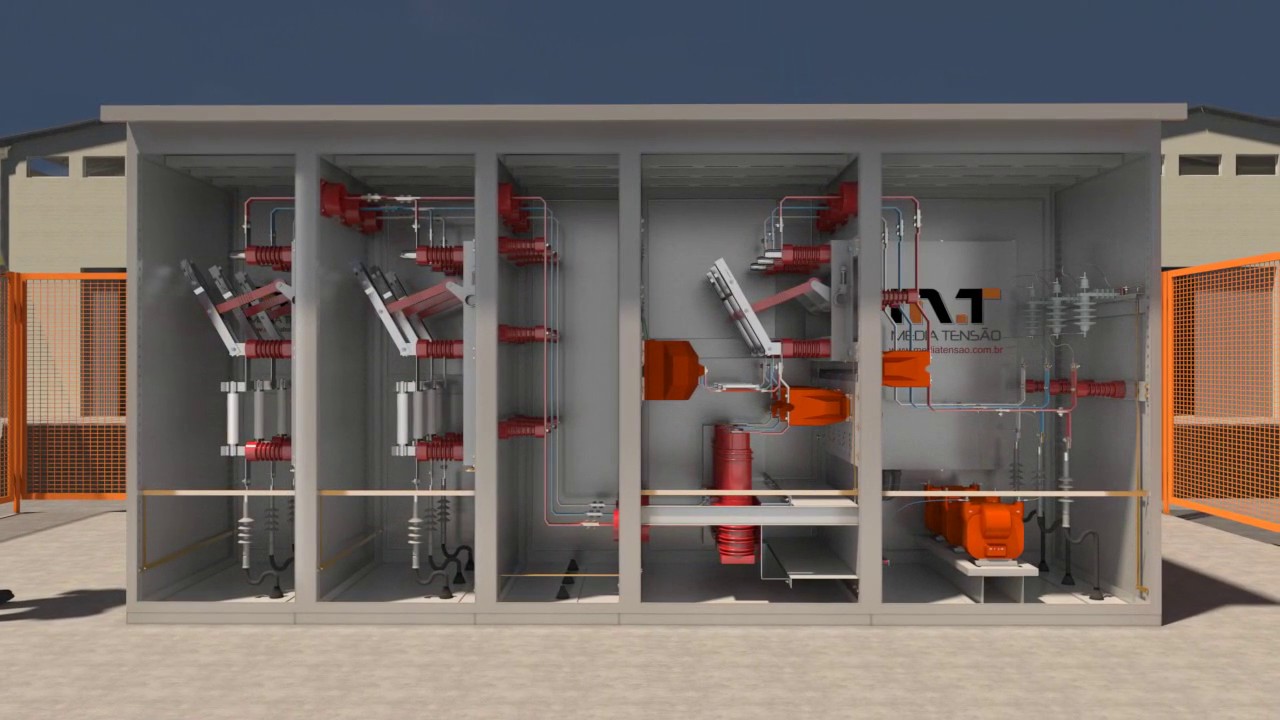

O que é cabine blindada? Conheça nossas soluções de 15 a 36kV
homologadas nas principais concessionárias do Brasl. Nossa
cabine primária blindada foi desenvolvida para a entrada em
média tensão com ou sem seccionamento, abrigo do transformador,
medição e proteção em baixa tensão. A proteção na média tensão é
feita com fusíveis do tipo HH e na baixa tensão com disjuntores
em caixa moldada.
Tipos de cabine blindada:
Cabine Primária Blindada Convencional
Cabine Primária Blindada Simplificada
Cabine Primária Multi-medição
Cabine Primária com Módulo de Transformação
Subestação Skid Solar para usina solar fotovoltaica, para uso com transformador único ou compartilhado através de módulos de média tensão. Comporta em uma base e chassi metálico os componentes de baixa e média tensão.
Além disso entre as muitas aplicações a cabine primária blindada
pode ser abrigada (alojada em alvenaria) ou ao tempo, e também
há configurações para energia solar fotovoltaica, como skid
solar, eletrocentros, entre outros.
Nossa cabine primária blindada é fabricada conforme tensões
abaixo:
Cabine Primária Blindada Classe 15kV
Cabine Primária Blindada Classe 24kV
Cabine Primária Blindada Classe 36kV
Desenvolvemos também projetos especiais para cabine blindada em
tensões específicas, O projeto e produção de nossa cabine
blindada são desenvolvidos em conformidade com a norma NBR IEC
62271-200:2007, que estabelece a realização de ensaios de
elevação de temperatura, de corrente suportável de curta
duração, operação mecânica e grau de proteção. Como resultado
nosso cliente terá equipamento seguro, resistente e durável, com
a mínima possibilidade de acidentes.
Em nossa cabine blindada primária adotamos as seguinte normas e
padrões:
Normas em Conformidade IEC 62271-200/2007 – 62271-201 / NBR
14039 / NR10
Classe de Tensão 17,5 kV ou 24KV ou 36KV
Tensão Máxima de Operação 13.8 kV 24KV ou 36kV
Frequência 60 HZ
Corrente Nominal 400A ou 630A
Nível de Curto Circuito 12,5 Ka ou 16 Ka
NBI 95 kV ou 110kV ou 170kV
Valor de crista da corrente suportável 16 kA
Barramentos de Cobre 99,99 % de pureza
Grau de Proteção IP 54 para externo ou IP42 para uso interno
Estrutura Base e Soleira Chapa 12 MSG
Estrutura Porta, Teto e Divisões Internas Chapa 14 MSG
Pintura Eletrostática 80 micras Ral 7032 ou Munsell N6,5
A empresa Média Tensão fornece cabine blindada em todo
território nacional.
Temos fornecimentos constantes e presentes nos modelos de cabine
blindada abaixo:
Cabine Blindada Primária ENEL SP
Cabine Blindada Primária ENEL GO
Cabine Blindada Primária ENEL RJ
Cabine Blindada Primária EQUATORIAL
Cabine Blindada Primária CPFL
Cabine Blindada Primária ELEKTRO
Cabine Blindada Primária ENERGISA
Além destes modelos de cabine blindada, temos a opção também de
cabine e cubículos Schneider em SF6 que são aprovados e
certificados em todo Brasil.
Em módulos SM6 isolados em SF6 a gama de produtos faz parte de
uma oferta completa de produtos perfeitamente coordenados para
atender ao conjunto das necessidades de distribuição elétrica de
média e baixa tensões. Todos estes produtos foram projetados
para funcionar juntos: compatibilidade elétrica, mecânica e
comunicação. Consequentemente, a instalação elétrica é otimizada
e sua performance aprimorada.
Assim seja qual for sua necessidade em Cabine Primária Blindada
ou Cabine SM6 isolada em SF6 conte com a Média Tensão pois não
existe uma solução universal para todas as instalações
elétricas, pois cada instalação é um caso particular. A
variedade de combinações apresentadas possibilita uma verdadeira
personalização das soluções técnicas. Você pode utilizar sua
criatividade e valorizar seu know-how no projeto, na fabricação
e na operação de uma instalação elétrica.
Conte com as nossas soluções em cabine blindada.
